型号	JYFP6500
工作台面尺寸 (宽×高)	6500 × 700 mm
适用抛光轮	16″ (Φ400mm)
最大可抛光型材尺寸	6000×650 mm
最大可抛光型材高度	250 mm
抛光轮升降速度	6 mm/s
气源气压	0.6 MPa
工作台移动速度	5 ～ 22 m/min （变频调速）
主轴转速	1470 rpm （变频调速）
除尘装置	风机 C6-46-3A-3kW
随机配件	配抛光布轮 1 套，附件 1 套
总功率：42.6 kW	抛光轮电机：18. 5kW×2
	行走电机：0.75 kW×2
	升降电机：1.1 kW
	除尘风机：3 kW
	除尘风机：3 kW
电压	380 V
主机外形尺寸 (长×宽×高)	2070 × 2200 × 1500 mm
设备重量	12000 kg Approx.

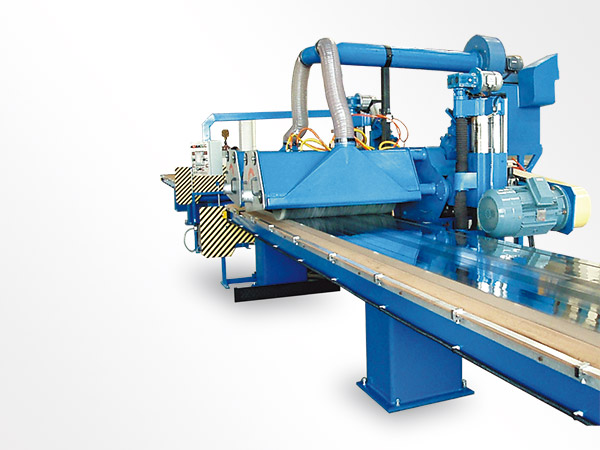

JYFP7000 型平面抛光机

JYFP7000 型平面抛光机主电机选用 ABB 公司产品，台达产变频器，三菱 PLC 和控制模块，EV 人机界面（触摸屏），研磨液喷淋系统选用 HDP-II 德国 Widoberg 公司产品。

工作原理：

设备由两组高速旋转的布轮或尼龙轮组成，型材表面与抛光轮间有抛光剂（液态或固态）磨料，可以得到镜面或锻面（拉丝）状态的表面。采用特殊设计，大平面抛光的横向移动，能显著提高表面抛光质量。

主要技术参数

型号	JYFP7000
工作台面尺寸 (宽×高)	7000 × 1000 mm
工作台数量	2 个（可选用一个工作台）
适用抛光轮	16″～ 20″ (Φ400mm ～ Φ500mm)
主轴转速	1000 rpm（变频调速）
抛光轮横向移动	20 mm
抛光轮升降行程	250 mm
抛光轮升降速度	2 mm/s
工作小车移动速度	5 ～ 9 m/min（变频调速）
喷研磨液容量	0.2 ～ 0.3 cm³/ 支共 4 支（可调）
除尘装置	风机 C6-48-4A-5.5kW
随机配件	配抛光布轮 1 套，附件 1 套
总功率	抛光轮电机：22 kW×2
	移动电机：1.5 kW
	升降电机：0.55 kW×2
	横移电机：0.55 kW×2
	除尘风机：5.5 kW
电压	380 V
主机外形尺寸 (长×宽×高)	3500 × 2400 × 2000 mm
设备重量	15000 kg Approx.

注 : 可根据客户提供参数定制。本参数为常规配置，设备实际参数均（jun1）以出厂为准，如用户有特殊要求请在订购合同中注明。
